| 公称通径 | DN8-DN100、1/2"-12" |
| 公称压力 | PN40 |
| 壳体强度试验压力 | PN60MPA |
| 低压气密试验压力 | 0.8MPA |
| 适用介质 | 水、油、气、硝酸类、醋酸类 |
| 设计及制造标准 | ANSI B16.34、GB/T-12224-2015 |
| 试验标准 | API598、GB/T13927-2008、EN12516-3 |
| 螺纹标准 | G、BSP、BSPT、DIN259 、DIN2999、ISO228 、NPT 、PT 、ISO7/1 |
H74单板不锈钢止回阀主要配件材料表
| 阀体 | A216（WCB)、A351 CF8、CF8M、CF3M、321、2205 |
| 阀板 | SUS304、SUS316 、SUS316L、SUS321、SUS2205 |
| 阀座 | SUS304、SUS316、聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL |
| 螺丝 | SUS304、SUS316、 |

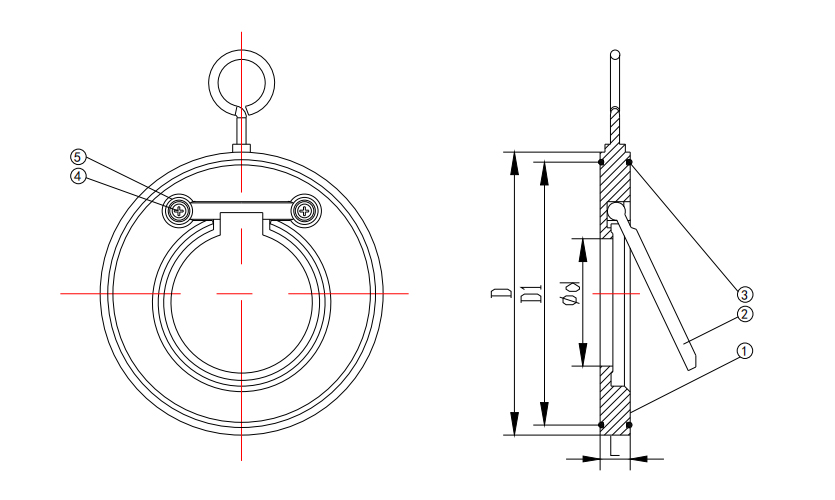

| NO. | 零件名称 | 材质 | 数量 |
| 1 | 阀 体 | CF8/CF8M | 1 |
| 2 | 阀 瓣 | CF8/CF8M | 1 |
| 3 | O型密封圈 | FKM | 1 |
| 4 | 螺丝 | 316 | 2 |
| 5 | 螺丝 | 316 | 2 |
主要尺寸
| SIZE | DN40 | DN50 | DN65 | DN80 | DN100 |
| D | 91 | 103.5 | 122.5 | 140 | 160 |
| L | 13.5 | 14 | 16.6 | 17 | 17 |
| d | 22.8 | 24.8 | 36.5 | 46.5 | 72 |
| D1 | 80.5 | 93.5 | 113.5 | 128.5 | 148.5 |
| SIZE | DN125 | DN150 | DN200 | DN250 | DN300 |
| D | 181.3 | 218.6 | 268 | 329.2 | 378.5 |
| L | 18.3 | 19.4 | 23.4 | 28 | 32 |
| d | 94 | 114.5 | 140.7 | 188.7 | 216 |
| D1 | 168 | 204 | 257 | 317.5 | 362.5 |
H74单板不锈钢止回阀产品说明
H74单板不锈钢止回阀工作原理:止回阀依靠介质本身的流动而自动开、闭阀瓣，防止介质倒流。
保管、保养、安装和使用
1 、阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。
2 、长期存放的阀门应定期检查，清理污物。应特别注意密封面的清洁，防密封面的损坏。
3、安装前应仔细核对阀门标志是否与使用要求相符。
4 、安装前应检查阀门内腔和密封面，如有污垢，应使用清洁布擦拭干净。
5、安装前应注意阀门的流向标记与介质流动方向一致。
6、升降式垂直瓣止回阀应安装在垂直管道上，升降式水平瓣止回阀和旋启式止回阀应安装在水平管道上。
7 、使用中应注意阀门是否有异常声音和振动，为防止在管路中产生水锤效应，应注意管路介质压力波动情况。
K 沃鼎阀门 SJFM牌，WOD牌，沃鼎阀门，产品的设计理念结合CNC加工技术，每一台阀门加工尺寸严格控制在公差范围内，所有结构设计和配件选型加工尺寸严格按照行业前端标准及6S，CE，TS，ISO9001，ISO14000，ISO18000，API，GB，标准执行。使每一台阀门达到实用，长寿命，为客户带来较高利用价值。
