| 公称通径 | DN8-DN100、1/2"-12" |
| 公称压力 | PN4 MPA |
| 壳体强度试验压力 | PN6 MPA |
| 低压气密试验压力 | 0.8MPA |
| 适用介质 | 水、油、气、硝酸类、醋酸类 |
| 设计及制造标准 | ANSI B16.34、GB/T-12224-2015 |
| 试验标准 | API598、GB/T13927-2008、EN12516-3 |
| 螺纹标准 | G、BSP、BSPT、DIN259 、DIN2999、ISO228 、NPT 、PT 、ISO7/1 |
H71对夹式止回阀方形主要配件材料表
| 阀体 | A216（WCB)、A351 CF8、CF8M、CF3M、321、2205 |
| 阀盖 | A216（WCB）、A351 CF8、CF8M、CF3M、321、2205 |
| 阀板 | SUS304、SUS316 、SUS316L、SUS321、SUS2205 |
| 阀座 | SUS304、SUS316、聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL |
| 填料 | 聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL |
| NO. | 零件名称 | 材质 | 数量 |
| 1 | 阀体 | CF8/CF8M | 1 |
| 2 | 阀瓣 | CF8/CF8M | 1 |
| 3 | 弹簧 | S201/S304 | 1 |
| 4 | 阀盖 | CF8/CF8M | 1 |

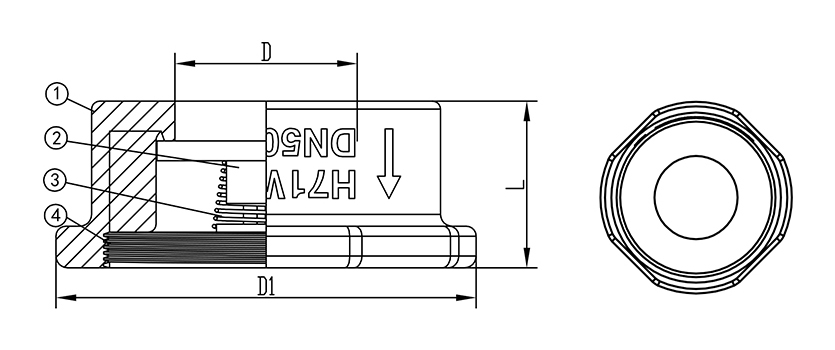

H71对夹式止回阀方形主要尺寸
| SIZE | 1/2" | 3/4" | 1" | 1¼" | 1½" | 2" |
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
| D | 14 | 19 | 24 | 30 | 38 | 46 |
| D1 | 52 | 62 | 72 | 83 | 93 | 106 |
| L | 22 | 24 | 26 | 30 | 32 | 40 |
| KG | 0. 145 | 0.209 | 0.338 | 0. 508 | 0. 684 | 0.974 |
| SIZE | 2½" | 3" | 4" | 5” | 6" | 8" |
| DN | 65 | 80 | 100 | 125 | 150 | 200 |
| D | 62 | 78 | 96 | 118 | 142 | 175 |
| D1 | 125 | 143 | 163 | 195 | 220 | 273 |
| L | 46 | 50 | 60 | 78 | 95 | 105 |
| KG | 1.492 | 2.042 | 2.929 | 4.455 | 6.243 | 11.336 |
H71对夹式止回阀方形产品说明
H71对夹式止回阀方形工作原理:止回阀依靠介质本身的流动而自动开、闭阀瓣，防止介质倒流。
保管、保养、安装和使用
1、阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。
2、长期存放的阀门应定期检查，清理污物。应特别注意密封面的清洁，防密封面的损坏。
3、安装前应仔细核对阀门标志是否与使用要求相符。
4、安装前应检查阀门内腔和密封面，如有污垢，应使用清洁布擦拭干净。
5、安装前应注意阀门的流向标记与介质流动方向一致。
6、升降式垂直瓣止回阀应安装在垂直管道上，升降式水平瓣止回阀和旋启式止回阀应安装在水平管道上。
7、使用中应注意阀门是否有异常声音和振动，为防止在管路中产生水锤效应，应注意管路介质压力波动情况。
K 沃鼎阀门 SJFM牌，WOD牌，沃鼎阀门，产品的设计理念结合CNC加工技术，每一台阀门加工尺寸严格控制在公差范围内，所有结构设计和配件选型加工尺寸严格按照行业前端标准及6S，CE，TS，ISO9001，ISO14000，ISO18000，API，GB，标准执行。使每一台阀门达到实用，长寿命，为客户带来较高利用价值。
